Metoda Koseckiego jest używana do analizy nośności fundamentów posadowionych na gruntach o złożonej budowie geologicznej. Pozwala ona na dokładniejsze określenie, jak fundament będzie się zachowywał pod obciążeniem, co jest kluczowe dla zapewnienia bezpieczeństwa konstrukcji. W przypadku budowy na gruntach o niskiej nośności (np. na terenach podmokłych lub torfowiskach), metoda uogólniona Kx umożliwia precyzyjne wyznaczenie parametrów fundamentu, które zminimalizują ryzyko osiadania i niestabilności konstrukcji.

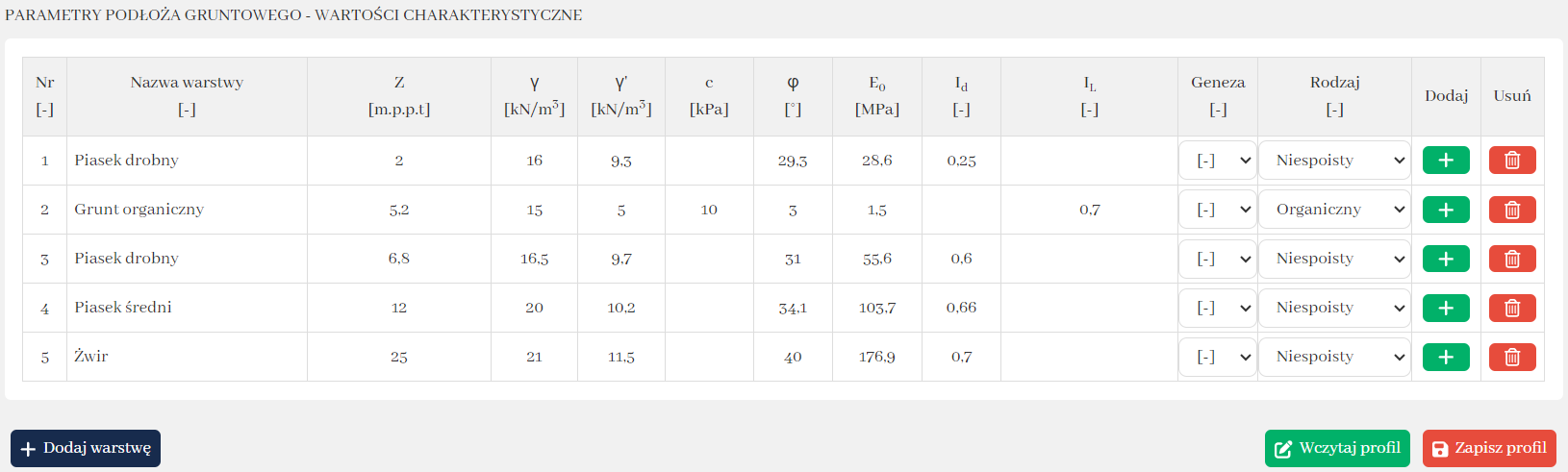

Tabelę parametrów gruntowych należy wypełnić wymaganymi wartościami (γ, γ’, c, φ, E0, Id, IL) na podstawie badań podłoża. Dostępna jest opcja automatycznego doboru parametrów gruntowych na podstawie normy PN-81 B-03020 podając stopień zagęszczenia Id lub wskaźnik plastyczności IL

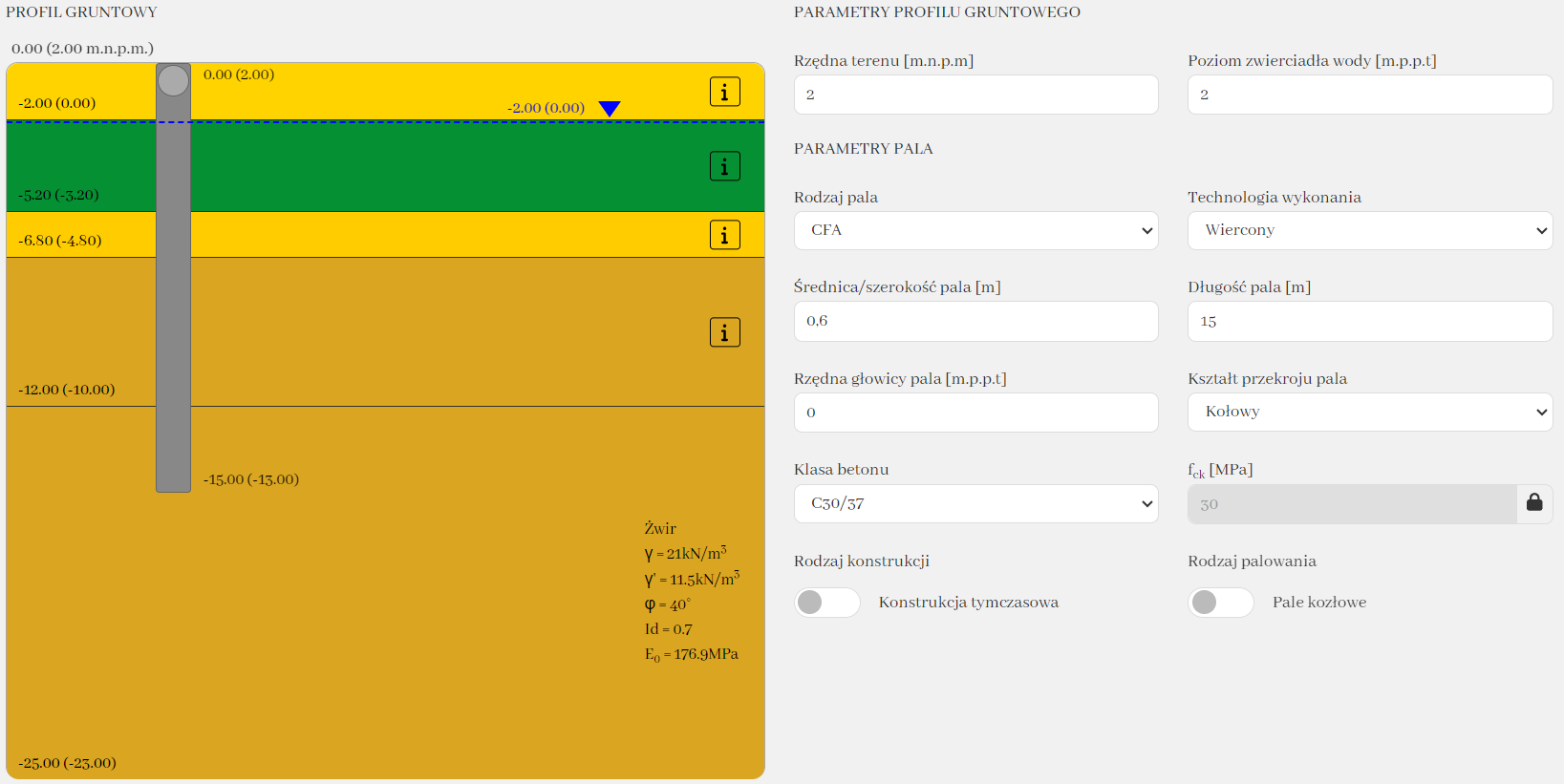

Drugim krokiem po zdefiniowaniu parametrów podłoża jest określenie parametrów modelu i pala takich jak rzędne terenu i rzędna zwierciadła wody gruntowej, rodzaj pala, technologia wykonania, średnica i długość pala, klasa betonu i stali itd. Należy określić rodzaj konstrukcji jako tymczasową lub stałą oraz czy pale są pionowe czy kozłowe. Do wyboru mamy następujące rodzaje pali:

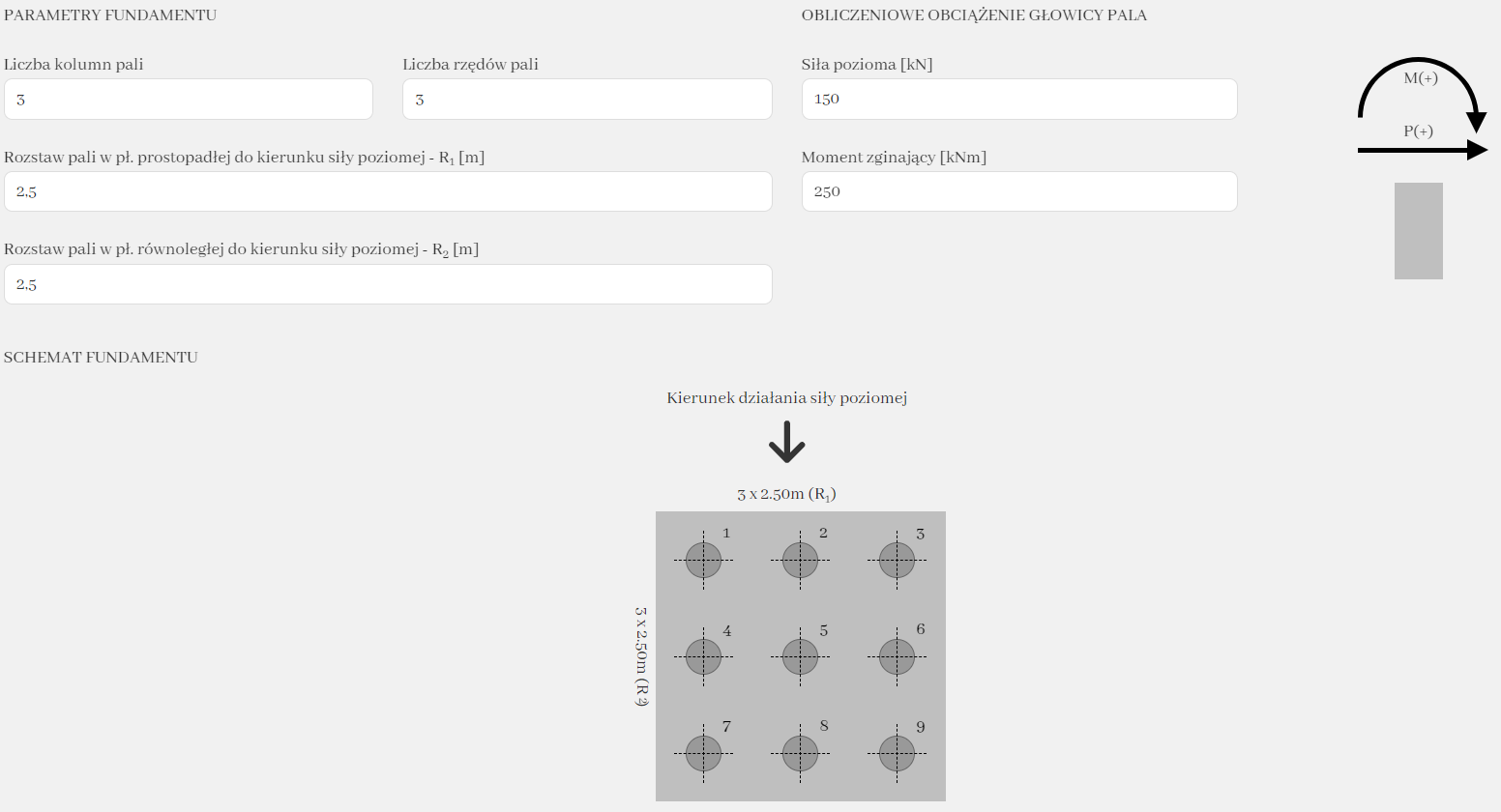

W niniejszej sekcji należy określić parametry geometryczne fundamentu takie jak liczba rzędów i kolumn oraz rozstaw pali w płaszczyźnie równoległej i prostopadłej do kierunku działania siły. Drugim elementem do podania są siły działające na głowicę pala (siła pozioma oraz moment zginający działający na głowicę pala).

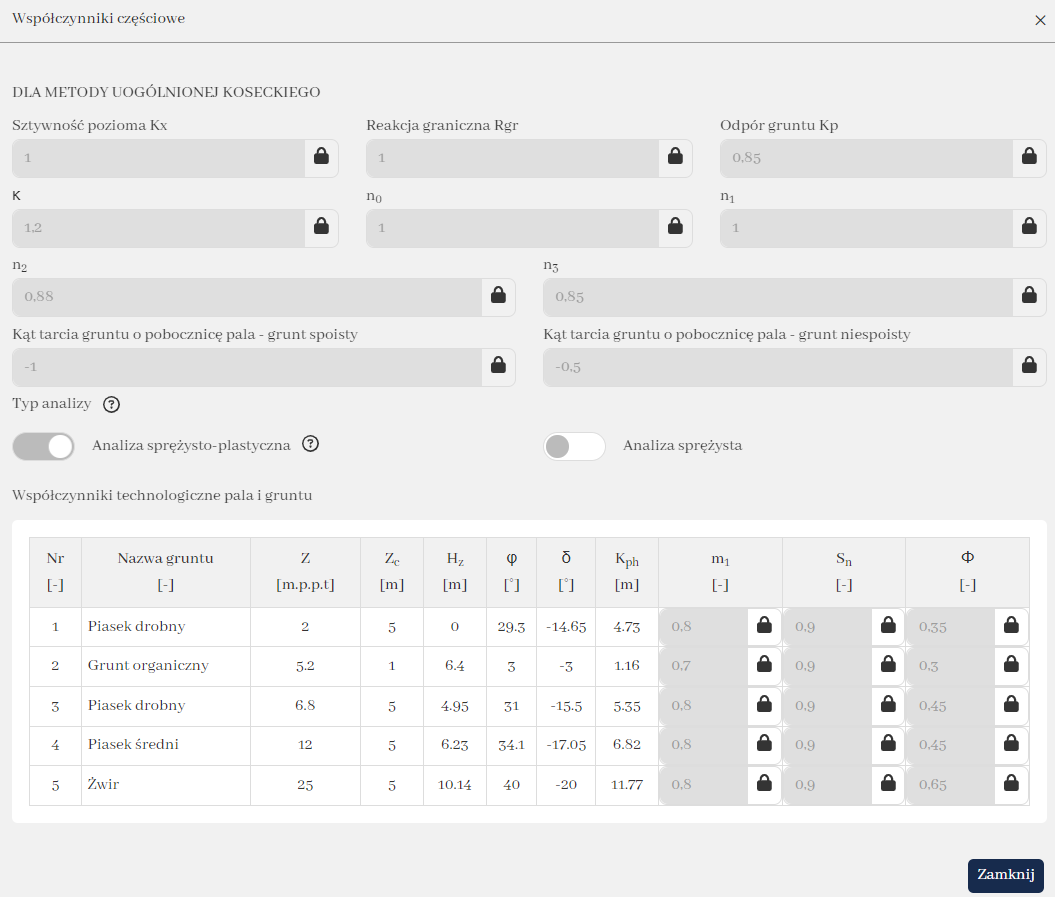

W oknie dotyczącym współczynników technologicznych metody uogólnionej możliwa jest edycja współczynników częściowych dla sztywności Kx, reakcji granicznej Rgr oraz odporu gruntu Kp oraz współczynników wynikających z metody obliczeniowej. Do wyboru jest rodzaj analizy jako analiza sprężysto-plastyczna lub analiza sprężysta. W tabeli podsumowującej jest możliwość edycji współczynników m1, Sn, Φ dla każdej z warstw profilu geotechnicznego.

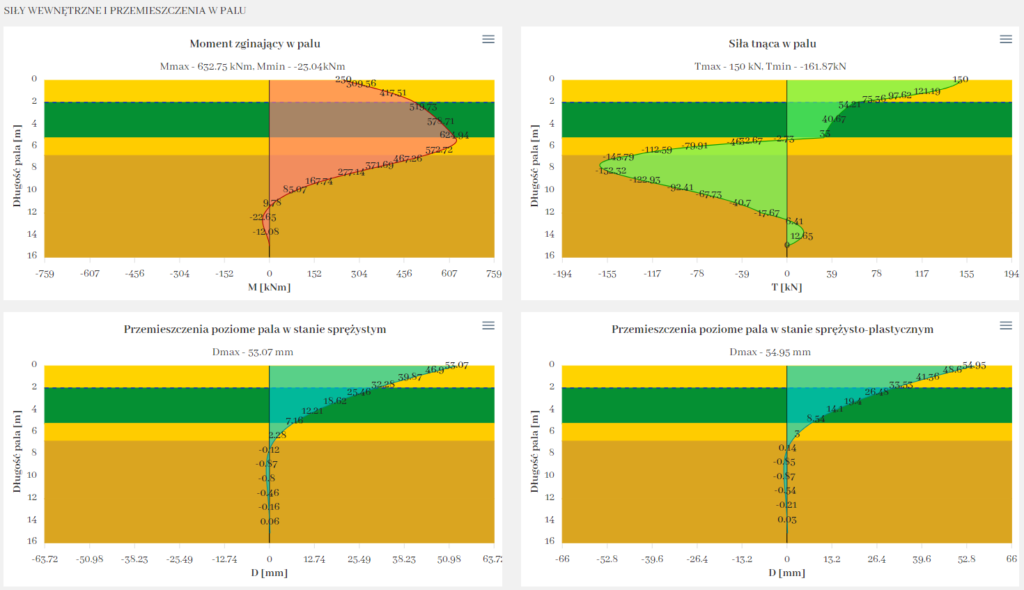

Podstawowym widokiem zakładki z wynikami są wykresy sił wewnętrznych (momenty zginające oraz siły tnące w palu) oraz wykresy przemieszczenia pala w fazie sprężysto plastycznej oraz sprężystej. Istnieje możliwość pobrania wykresów w formacie svg lub png i wykorzystania ich np. w opisie technicznym. Dodatkowo w sekcji z wynikami znajdują się wykresy reakcji poziomej gruntu Kx oraz oporu granicznego Qgr wzdłuż pala.

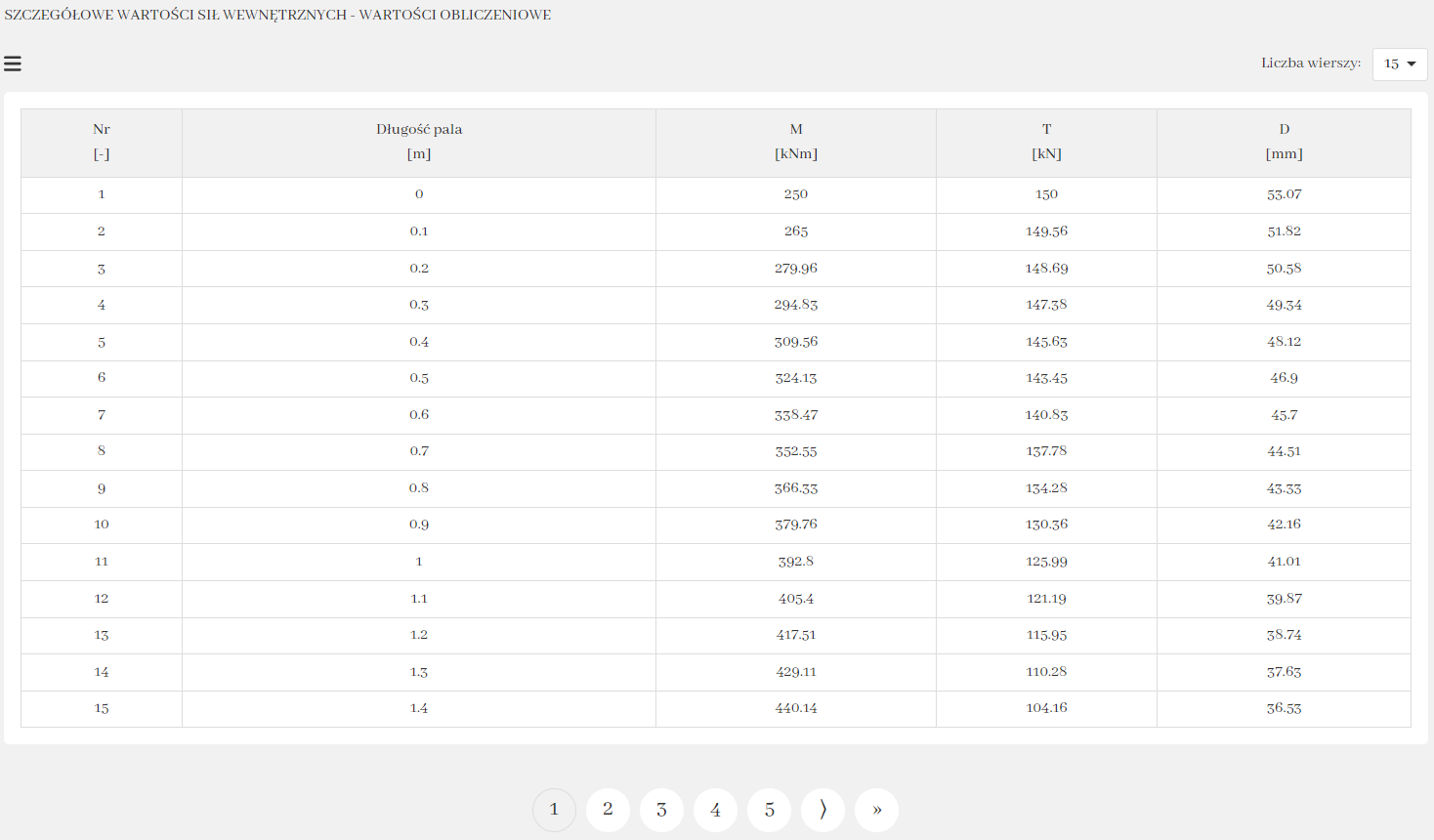

Wyniki w postaci tabelarycznej zawierają szczegółowe informacje na temat sił wewnętrznych i przemieszczenia wzdłuż pala oraz wartości sztywności poziomej gruntu kx i reakcji granicznej Rgr. Wartości określone są w węzłach wzdłuż pala rozmieszczonych co 10cm. Tabele można pobrać w formacie CSV i edytować wg własnych potrzeb. Najczęstszym zastosowaniem jest wykorzystanie wartości z tabeli do stworzenia charakterystyk podpór sprężystych lub biliniowych np w programie Robot.

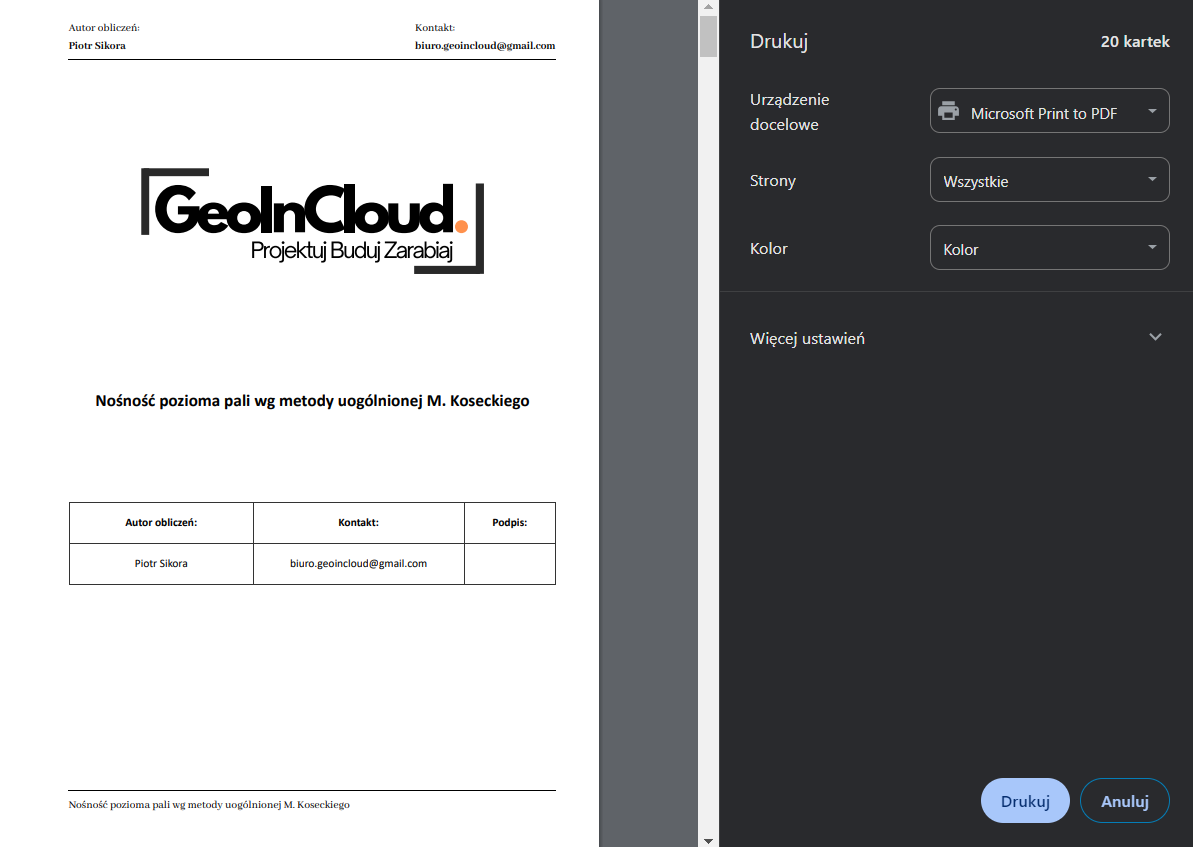

Raport z obliczeń dostępny jest gdy wyniki są aktualne. Przed wydrukowaniem raportu mamy możliwość wyboru informacji jakie mają się w nim znaleźć. W raporcie możemy umieścić wszystkie dane wejściowe takie jak tabelę parametrów gruntowych, parametry modelu, pala oraz współczynniki technologiczne jak i pełne wyniki, czyli wykresy sił wewnętrznych, rozkłady oporów sztywności poziomej gruntu i oporu granicznego a także szczegółowe tabele.
O programie dotyczącym metody uogólnionej Kx wiesz już wszystko, także nie trać czasu i przetestuj nasze oprogramowanie przez 14 dni za darmo!
