Gdzie wykorzystać mikropale kotwiące?
Mikropale kotwiące mają szerokie zastosowanie w fundamentowaniu konstrukcji. Głównym zastosowaniem mikropali kotwiących jest przejęcie sił poziomych działających na konstrukcję. Wykorzystywane są w konstrukcjach nabrzeży, murów oporowych, obudów wykopów, palisad itp. Obliczenia są wykonywane w oparciu o wyniki sondowań CPT lub stopnia zagęszczenia / wskaźnika plastyczności gruntu. Algorytm obliczeń na podstawie doświadczenia firmy Titan oraz niemieckich zaleceń do projektowania (EAP).
Jak zbudowany jest program?
Parametry podłoża gruntowego
Tabelę parametrów gruntowych należy wypełnić wymaganymi wartościami na podstawie badań podłoża. Obowiązkowymi parametrami są Id lub IL. Wartości qc i cu są opcjonalne, natomiast wpisanie tych wartości spowoduje wykonanie obliczeń na ich podstawie.
Parametry modelu i mikropala

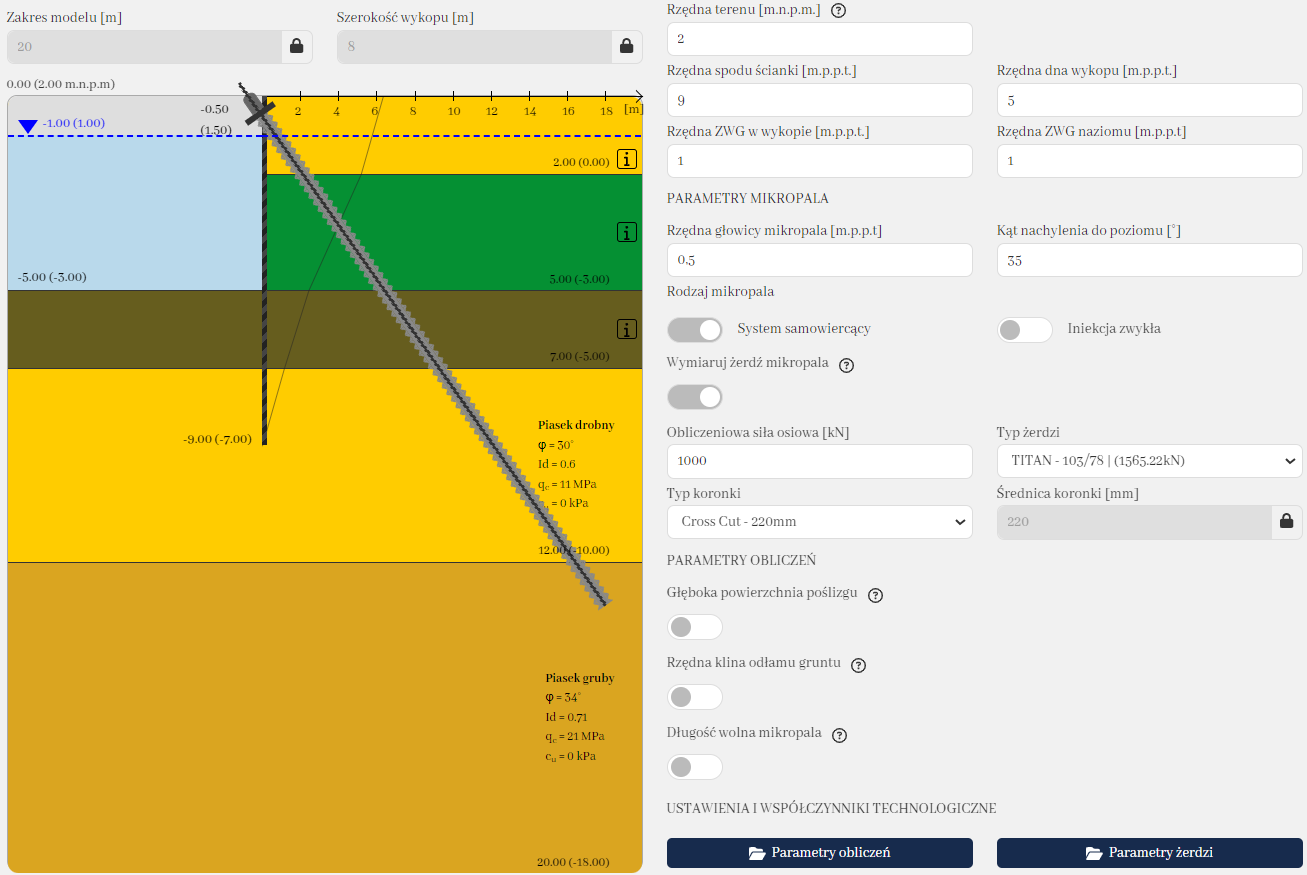

Drugim krokiem po zdefiniowaniu parametrów podłoża jest określenie parametrów modelu takich jak rzędna terenu, rzędna spodu ścianki szczelnej, rzędna dna wykopu itd. oraz parametrów mikropala takich jak rzędna głowicy mikropala, kąt nachylenia, siła osiowa, rodzaj żerdzi, typ i średnica koronki wiertniczej itd. Do wyboru mamy żerdzie następujących producentów:
- TITAN
- ANP
- DYWIDAG
- MINOVA
Jest możliwość uwzględnienia głębokiej powierzchni poślizgu, ustalenia rzędnej od której wyznaczany jest naturalnych klin odłamu gruntu oraz określenia długości wolnej, które nie jest uwzględniana w obliczeniach nośności.
Współczynniki technologiczne

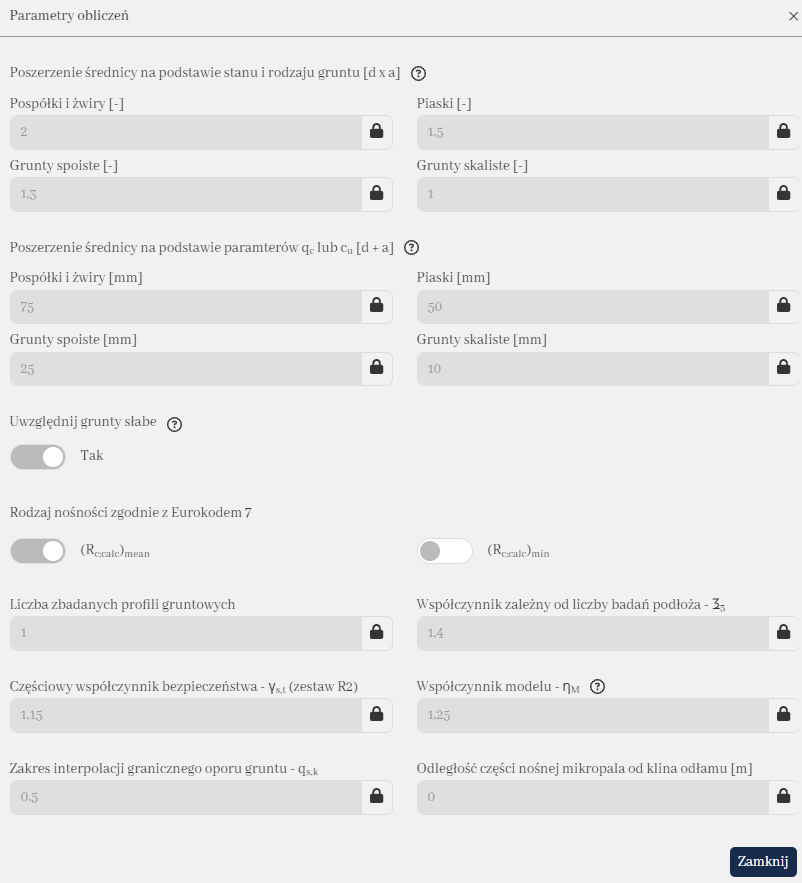

W oknie dotyczącym parametrów obliczeń mamy możliwość edycji wartości poszerzeń mikropala w zależności w jakich gruntach jest formowany, uwzględnienia gruntów słabych jeżeli obliczenia wykonujemy na podstawie parametrów qc lub cu lub dostosowania współczynników technologicznych na podstawie Eurokodu 7.
W oknie edycji parametrów żerdzi istnieje możliwość wyboru sposobu doboru żerdzi (nośność na zerwanie lub nośność ze względu na granicę plastyczności), edycji współczynników technologicznych oraz edycji materiału stali żerdzi oraz trzonu iniekcyjnego mikropala.
Wyniki - wykresy

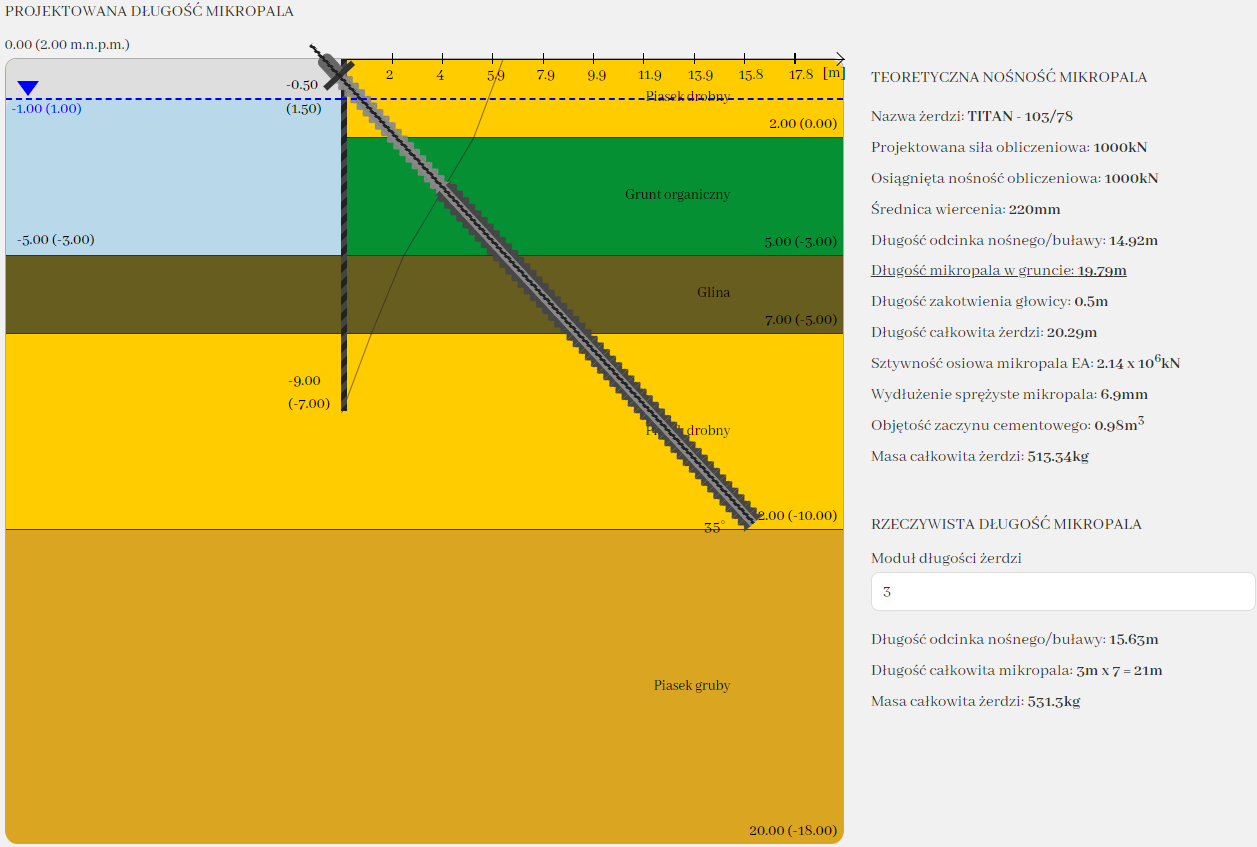

Podstawowym widokiem zakładki z wynikami jest wykres mikropala kotwiącego o obliczonej długości. Obok części graficznej znajduje się opisowe podsumowanie obliczeń z takimi wynikami jak:
- Osiągnięta nośność obliczeniowa
- Długość całkowita mikropala
- Długość odcinka nośnego
- Sztywność osiowa mikropala (EA)
- Wydłużenie sprężyste
- Objętość zaczynu cementowego
- Masa całkowita żerdzi stalowej
- Typ wybranej żerdzi
Wyniki - tabele

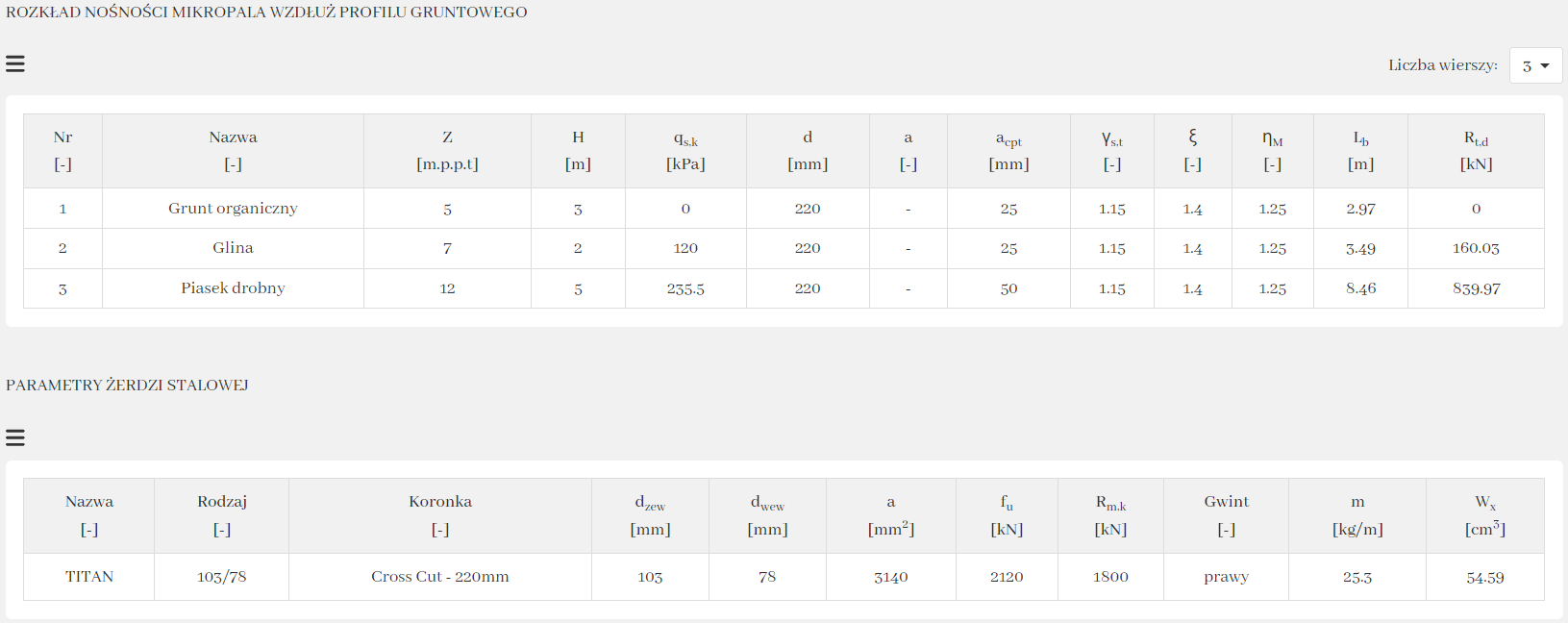

Tabele zawierają szczegółowe wyniki nośności mikropala w poszczególnych warstwach profilu gruntowego oraz szczegółowe parametry żerdzi stalowej (jeżeli obliczenia były wykonywane z wymiarowaniem żerdzi stalowej)
Raport z obliczeń

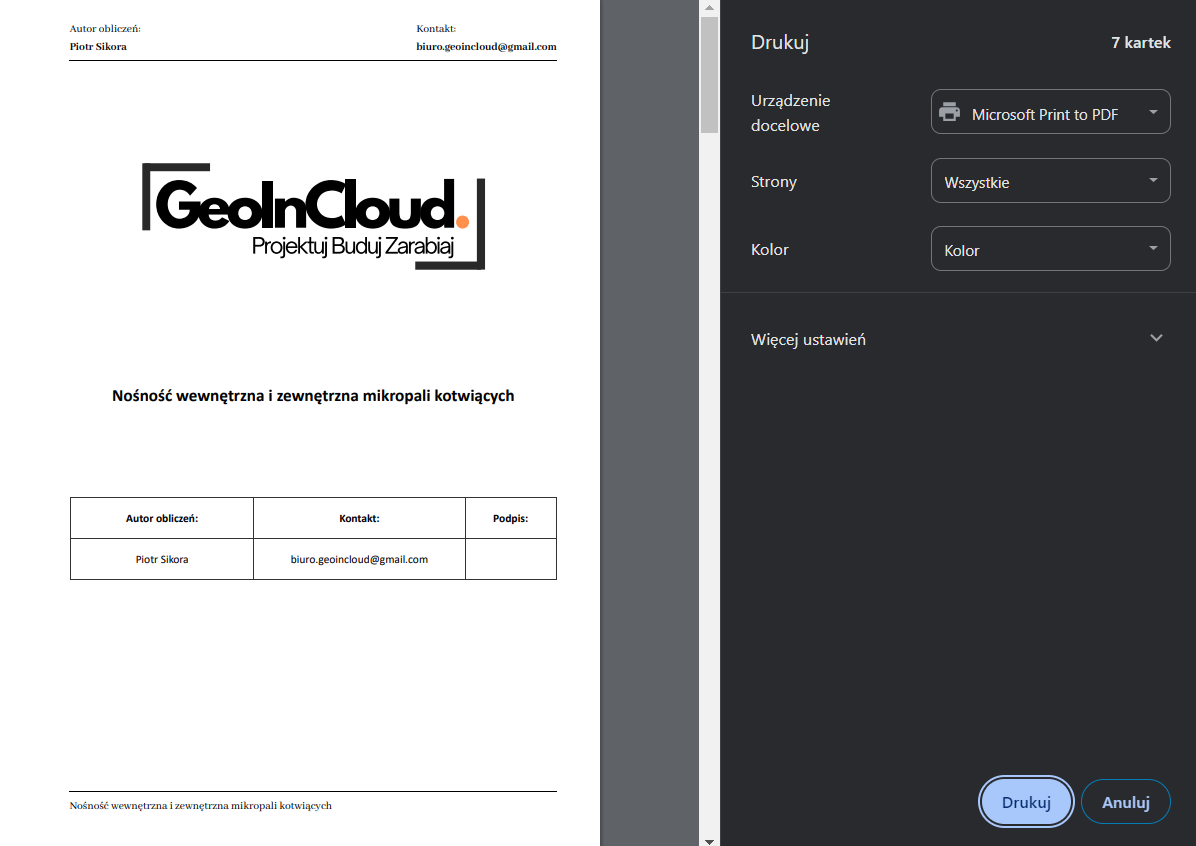

Raport z obliczeń dostępny jest gdy wyniki są aktualne. Przed wydrukowaniem raportu mamy możliwość wyboru informacji jakie mają się w nim znaleźć. W raporcie możemy umieścić wszystkie dane wejściowe takie jak, tabelę parametrów gruntowych, parametry ogólne do obliczeń, parametry mikropala, oraz współczynniki bezpieczeństwa jak i pełne wyniki, czyli wykres mikropala, wyniki nośności oraz tabele z wynikami dla poszczególnych warstw i parametrami żerdzi stalowej.
