Kiedy potrzebna jest Nośność pala CPT?
W dzisiejszych czasach, ze względu na coraz rzadziej dostępne grunty „z dobrą geologią” zmuszeni jesteśmy projektować na obszarach, na których płytko pod poziomem terenu zalegają grunty spoiste oraz organiczne co często wymusza zastosowanie posadowienia pośredniego – najczęściej pali. Również, w przypadku konstrukcji generujących znaczne obciążenia na podłoże, na przykład takich jak hale magazynowe, nabrzeża, terminale kontenerowe, centra handlowe najczęściej pale są najlepszym rodzajem fundamentowania.
Program Nośność pali CPT oparty jest o niemieckie wytyczne do projektowania EAP, jest to metoda uznawana w większości krajów Unii Europejskiej, dlatego wykonując obliczenia dla zagranicznego inwestora najprawdopodobniej obliczenia tą metodą będą akceptowalne. Algorytm tej metody opiera się o wyniki sondowania CPT, co w gruntach niespoistych daje bardzo zbliżone wyniki do rzeczywistych nośności pali potwierdzanych w próbnych obciążeniach. Program umożliwia w zależności od doświadczenia projektanta oraz szczegółowości rozpoznania geotechnicznego przyjmowania wyników mniej lub bardziej konserwatywnych.
Jak zbudowany jest program?

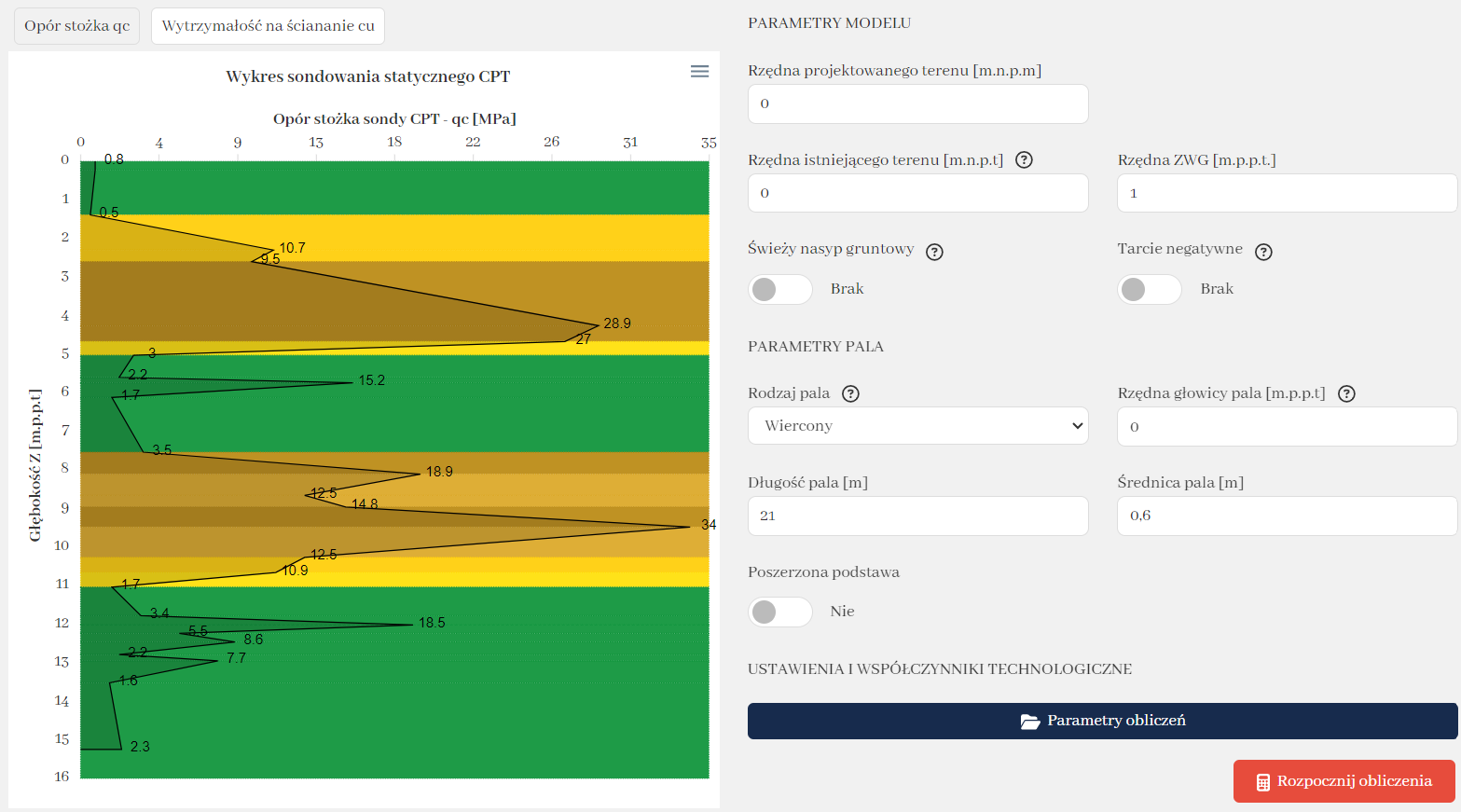

Odczyt parametrów podłoża
Z wykresu sondowania CPT należy odczytać wartości oporów na stożku qc poprzez odpowiednie skalibrowanie wykresu i wyklikanie wartości wzdłuż wykresu. Po zakończeniu procedury odczytu danych parametry podłoża gruntowego są przeliczane i automatycznie kopiowane do tabeli.
Parametry modelu i pala
Drugim krokiem po zdefiniowaniu parametrów podłoża jest określenie parametrów modelu takich jak rzędne projektowanego/istniejącego terenu, rodzaj pala, średnica i długość pala itd. Do wyboru mamy następujące rodzaje pali:
- Wiercone
- Wkręcane
- Wbijane żelbetowe prefabrykowane
- Wbijane stalowe z dnem otwartym
- Wbijane stalowe z dnem zamkniętym
- Wbijane z elementów typu H
- Wbijane z elementów typu 2xH

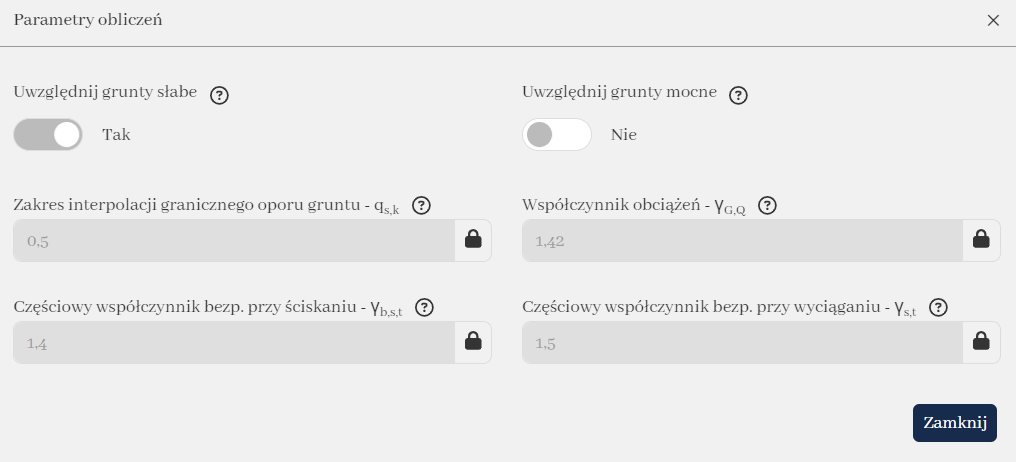

Ustawienia obliczeń
W oknie ustawień mamy możliwość dostosowania wielkości współczynników bezpieczeństwa oraz zdecydować czy grunty słabe lub mocne zgodnie z EAP mają zostać uwzględnione w obliczeniach.

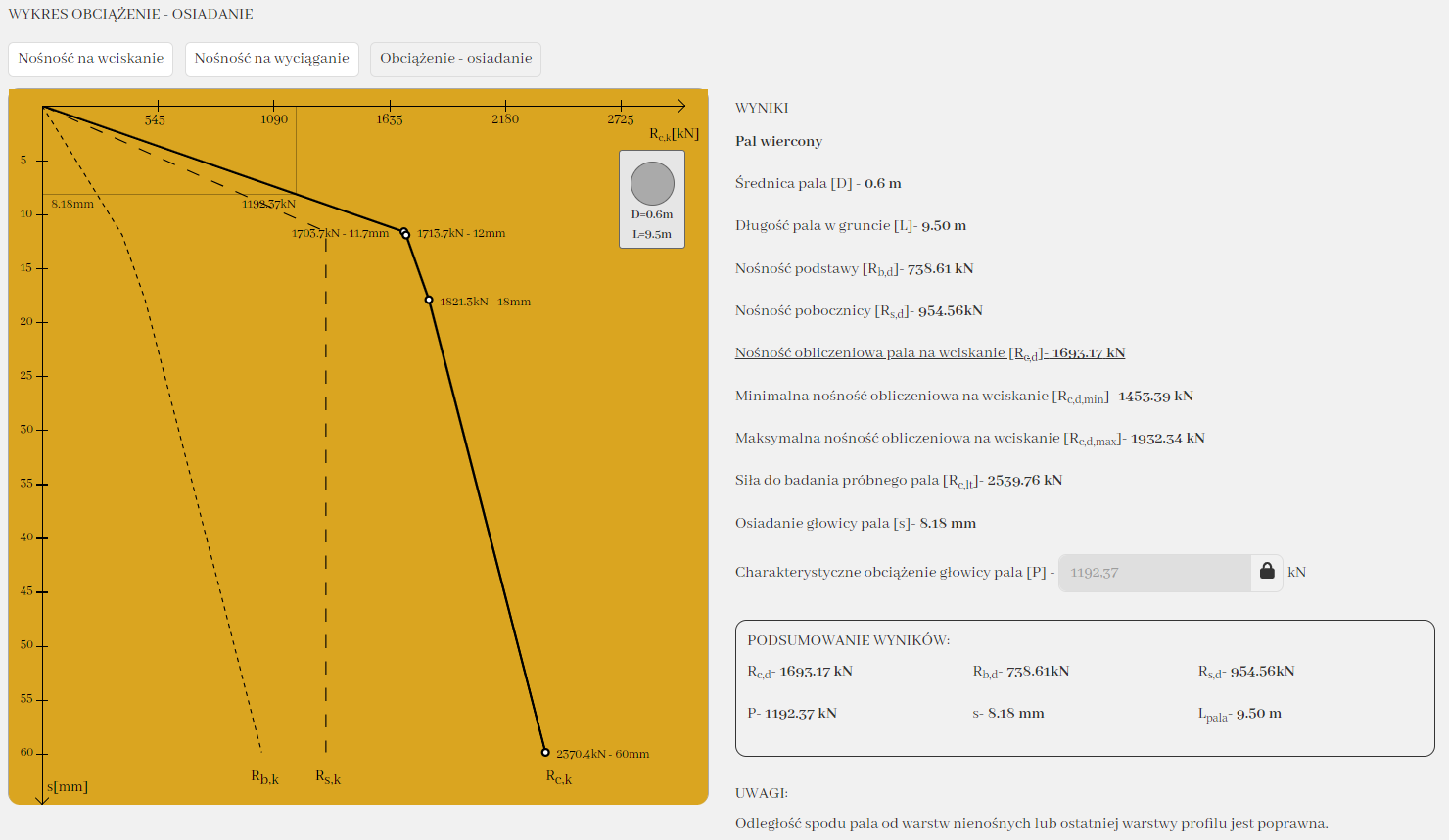

Wyniki - wykresy
Podstawowym widokiem zakładki z wynikami są wykresy nośności pala na wciskanie, wyciąganie oraz wykres obciążenie – osiadanie. Obok części graficznej znajduje się opisowe podsumowanie obliczeń z takimi wynikami jak nośność pala na wciskanie, osiadanie głowicy pala, siła do badania próbnego itd.

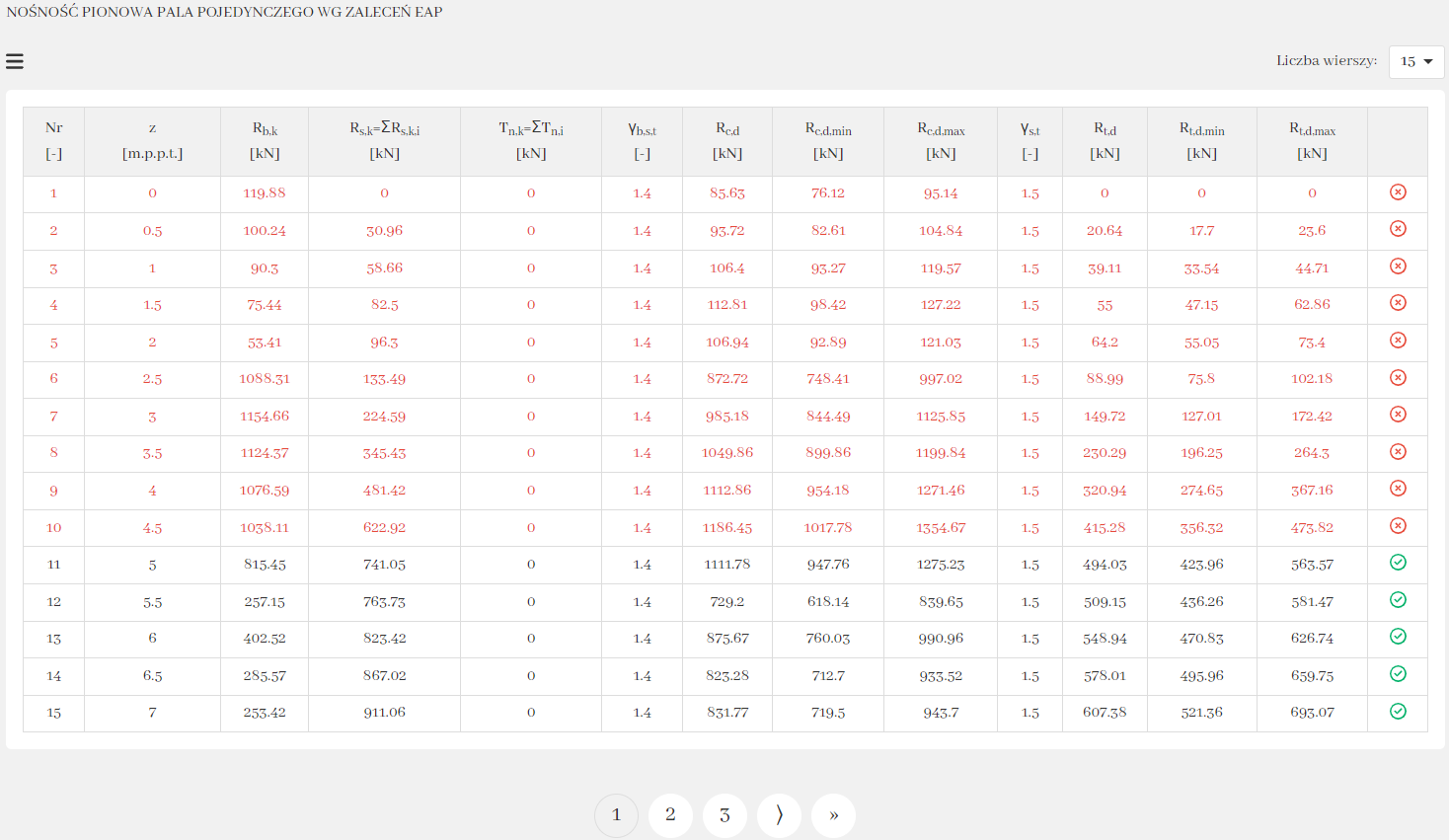

Wyniki - tabele
Tabele zawierają szczegółowe wyniki nośności w węzłach pala wzdłuż przekroju geotechnicznego. Tabele można eksportować do plików CSV i edytować wg własnego uznania np. w programie Excel.

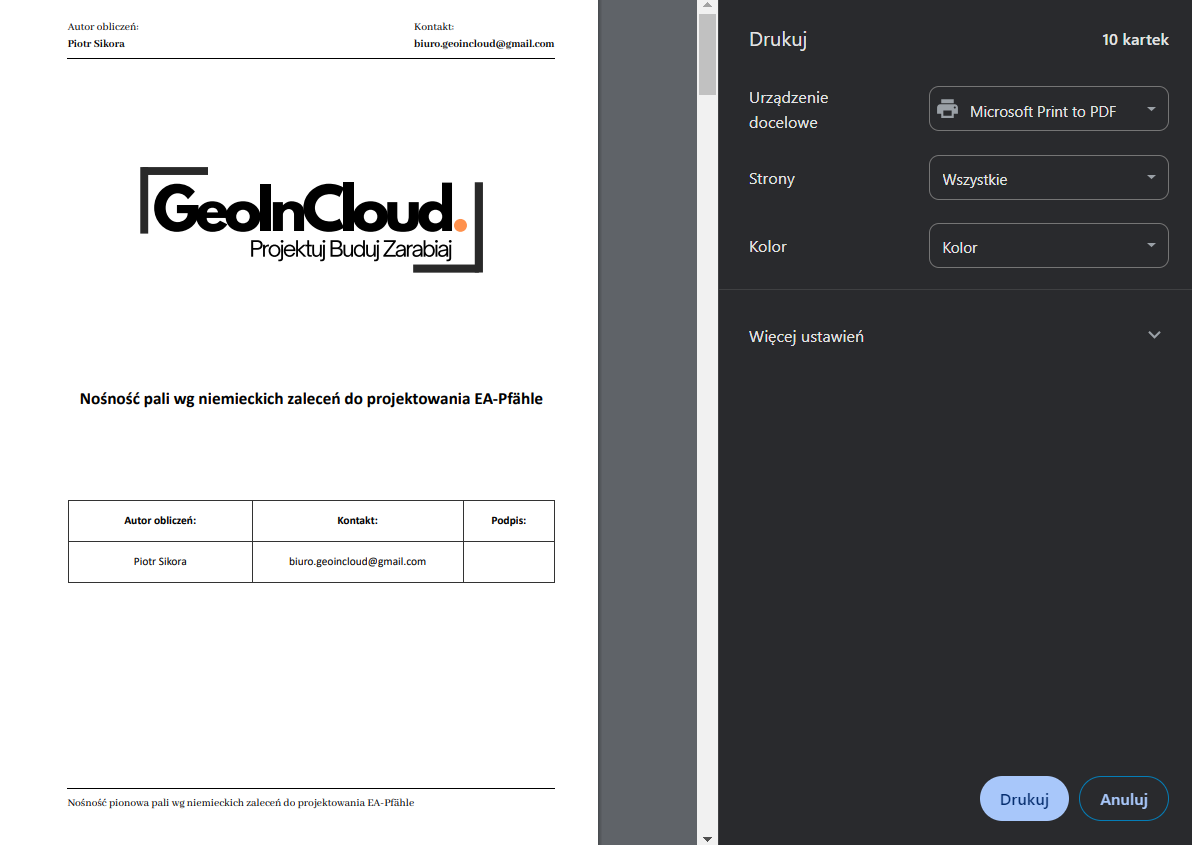

Raport z obliczeń
Raport z obliczeń dostępny jest gdy wyniki są aktualne. Przed wydrukowaniem raportu mamy możliwość wyboru informacji jakie mają się w nim znaleźć. W raporcie możemy umieścić wszystkie dane wejściowe takie jak wykresy sondowań CPT, parametry modelu, pala oraz współczynniki technologiczne jak i pełne wyniki, czyli wykresy nośności, osiadań oraz szczegółowe tabele.
